SL-C6E, SL-C6ES und SL-C6EC:

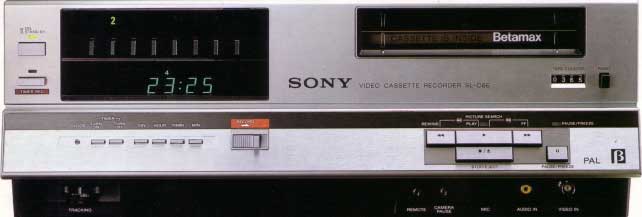

SL-C6E

Technische Daten:

Laufwerk

Bildsuchlauf
Standbild

Video

PAL
2 Video Köpfe
SW Aufnahmen mit höherer Auflösung möglich. ?

Audio

Mono Linear (SL-C6E | SL-C6EC)
Stereo Linear BNR (SL-C6ES)

Tuner

8 (E), 10 (ES), 14 (EC) Programme, mechanische Abstimmung, mechanische Umschaltung
VHF K2-4 und K5-12
UHF K21-68
S1-S20 (EC)
Stereo / Zweikanal (ES)

Timer

1 Aufnahmen innerhalb 7 Tagen.

Netzteil

110V, 127V, 220V, 240V
55W (ES)

Anschlüsse

IEC Antenne In, Antenne Out
Klinke Mikrofon
BNC- Video In, Video Out
Cinch Audio In, Audio Out (E | EC)
Cinch-Stereo- Audio In, Audio Out (ES)
6 Pol Din Out (ES)
3,5mm Klinke Kamerapause
Kabel Fernbedienung

Fernbedienung

RM-72 Kabel und RMR-210K Infrarotadapter als separates Zubehör

Abmessungen

ca. 460 x 168 x 383mm
ca. 14,5kg

Eine Übersicht der Funktionen gibt es hier.

Auch keine Gangreserve der Uhr.
Doch das lässt sich vielleicht ändern:

Hinter der Frontblende sitzt, auf der TP-13 Platine, ein Kondensator C284 (47µF/6,3V). Diesen kann man durch einen Gold-Cap Kondensator (z. B. 1F/5,5V) ersetzen. Hierbei muss man nur auf die Polung des Elkos achten.
Leider konnte ich es nicht ausprobieren! Da ich meinen C6 vor Jahren verkauft habe. Ein Versuch kann nicht schaden. Sollte es jemand ausprobieren und es funktioniert, gebt mir bitte Bescheid.
Zum Geburtstag habe ich einen SL-C6ES bekommen und die Gangreserve mit 0,1F einmal ausprobiert. Im Prinziep funktioniert es. Allerdings braucht die Uhr nach dem einschalten ca. 10 sec. bis sie sichtbar wird. Die Uhr läuft bei einer Spannungsunterbrechung wieter. Nach Spannungsrückkehr blinken die Doppelpunkte schnell. Wegen den Startschwierigkeiten, sollte man bei 0,1F bleiben.

Capstanservo Problem.

Von unten kommt man an die SS-9 Servo Platine heran. Dort befindet sich der Trimmer RV001 (22kOhm), am besten erstmal die Position markieren. Danach Wiedergabe einschalten und an dem Trimmer langsam drehen. Sollte der Fehler verschwinden, kann man den Trimmer erst mal so stehen lassen. Die Freude währte leider nicht lange. Bei meinem Recorder damals ca. 4 Wochen. Schuld an dem Fehler sind schlechte Elkos rund um das Capstanservo IC001 (CX143A). Am besten die Elkos erneuern und den Trimmer auf die Ursprungsposition bringen. Eventuell ist ein kompletter neuabgleich der Servos nötig.

Das Laufwerk ist tot.

Eventuelle Uhrsache sind zwei Kondensatoren auf der Netzteil Platine 4700microF 25 Volt und 10000microF 6,3Volt. Dank an Markus für den Tip.

Die Uhr ist dunkel.

Mögliche Ursache hierfür sind schlechte Lötstellen auf den Netzteil. Dank auch hier an Markus für den Tip.

Kein Ton am Audio Out (Nur SL-C6ES)

Hier bei handelt es sich nicht um einen Defekt, sondern eher um einen Schaltungsfehler: Drückt man die TV/VTR Taste so dass die entsprehende LED aufleuchet, hat man auch Ton auf den Cinch Buchsen. Für die 6 Pol Buchse mag das noch Sinn ergeben, aber die Chinchbuchsen brauchen nicht geschaltet zu sein.

Strom sparen

Der C6 braucht im Standby ca. 9Watt. Da wir in Deutschland offizell seit längerer Zeit keine 220V sondern 230V haben (bei uns sind es 223V). Kann man den Eingangsspannungswähler auf 240V umstellen. Und so braucht er nur noch 6 Watt.
In der Funktion Aufnahme braucht er 45W, nach dem Umstellen sind es 42W.
Bitte den Eingangsspannugswähler nur nach Bedienungsanleitung umstellen.

Aus den Technischendaten kann man folgendes ableiten:

220V Einstellung: 198-242V
240V Einstellung: 216-264V

Stand 21.11.2020
