Sanyo VTC 5300P | Fisher VBS-7500 VBS-9900 | Palladium 837/695 / VTC 5400P

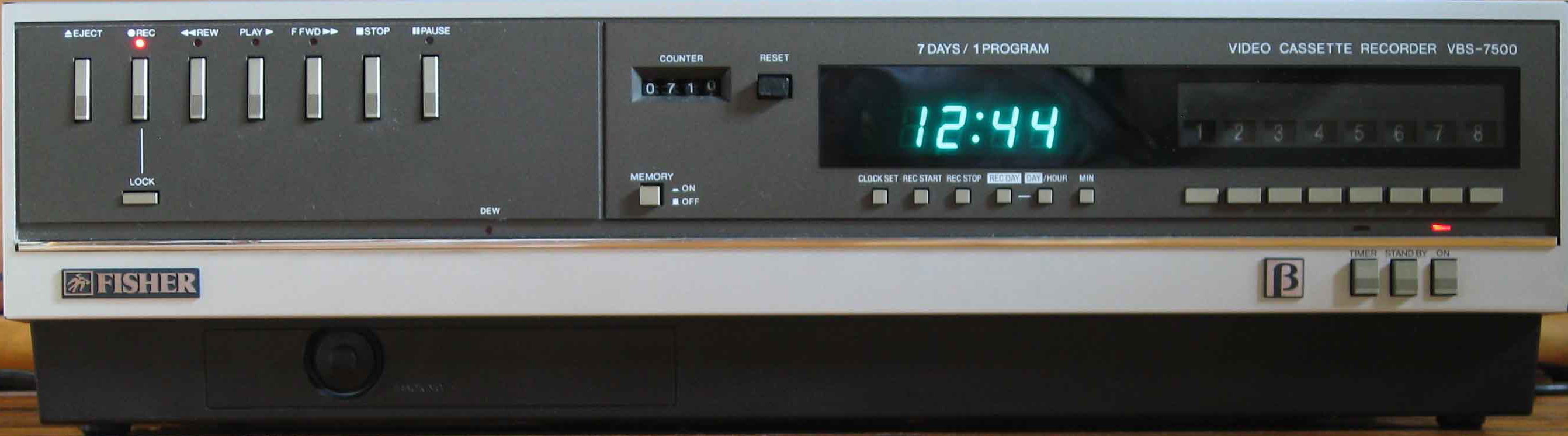

VBS-7500

VBS-9900 etwas andere Farben und deutsche Beschrifftung

Bedienungsanleitung

Technische Daten:

Laufwerk

Bildsuchlauf VTC 5400P
Standbild VTC 5400P
Memory Zählwerk
Auto Rücklauf

Video

PAL
2 Video Köpfe
SW Aufnahmen mit höherer Auflösung möglich.

Audio

Mono Linear
Nachvertonung VTC 5400P

Tuner

8 Programme, mechanische Abstimmung, mechanische Umschaltung
VHF K2-4 und K5-12
UHF K21-68
Modulator UHF K30-39
Testsignal

Timer

1 Aufnahme innerhalb 7 Tagen.
24h Anzeige

Netzteil

220V
40W

Anschlüsse

IEC Antenne In, Antenne Out
BNC- Video In, Video Out
Cinch Audio In, Audio Out
Klinke Mikrofon VTC 5400P

Fernbedienung

Kabel VTC 5400P

Abmessungen

ca. 480 x 135 x 350 mm
ca. 10 kg

Sonstiges

LOCK Schalter für Aufnahme
DEW Anzeige

Eine Übersicht der Funktionen gibt es hier.

Sanyo Servicemanual

Mechanik

An den Problemen der Mechanik sind zum eine die ausgeleierten Riemen und verharztes Schmiermittel Schuld.
Wenn das Zählwerk nicht läuft geht der Rekorder auf Stop. Die Zählwerkriemen rutschen durch und das Zwischenrad ist schwergänig.
Der Kassettenschacht geht schlecht oder garnicht zu. Hier ist verharztes Schmiermittel an der Auswurfmechanik Schuld.

Servo

Streifgen laufen durchs Bild. Der Trommelmotor läuft nicht gleichmässig. Auch hier gibt es Elkos die Probleme machen. Testweise bringt das verdrehen von VR4004 Verbesserung.

Stand 02.05.2021
