Die Wagners - Betamax - Tipps & Tricks - SANYO

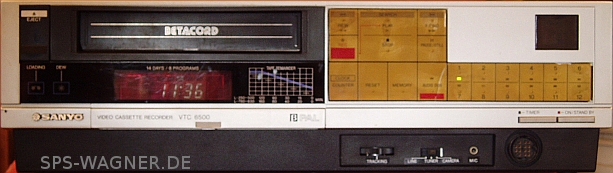

VTC 6500:

Dank an Timo für die Spende.

Technische Daten:

Laufwerk

Bildsuchlauf (Störstreifen an fester Position)
Standbild
Auto Rücklauf
Assemble-Schnitt (nur bei REC PAUSE)
Eelektronik Meomory Zählwerk 4 Stellen (4200 L-750)
5 LED Restbandanzeige
Die Funktionen STOP, FF und REW werden ausgefädelt ausgeführt.

Video

2 Video Köpfe

Audio

Mono
Nachvertonung

Tuner

Handabstimmbar 12 Programme
VHF K2-4 und K5-12
UHF K21-61

Timer

8 Aufnahmen innerhalb 14 tagen von verscheidenen Programmen.
Tägliche Widerholung.

Netzteil

220V

Anschlüsse

14 Pol CMK Kamera
Klinke Mikrofon
BNC- Video In, Video Out
Cinch Audio In, Audio Out
Klinke Pause Remote

Fernbedienung

Infrarot

Abmessungen

ca. 440 x 132 x 350mm
ca. 10 kg

Sonstiges

PCM Schalter
Testsignalschalter

Das Laufwerk funktioniert nicht.

Der Recorder hat drei Riemen. Einen für den Kassettenschacht, den Lade Riemen und den Riemen für das Zwischenrad für den Bandtellerantrieb. Diese sollten alle erneuert werden. Auch kann es nichts schaden die Achse der Zwieschräger zu reinigen und neu Öhlen.

Je nach Trackingreglerstellung laufen Streifen durchs Bild.

Schuld daran ist, wie sollte es anders sein, der defekte hellblaue Elko C18 auf der Servo Platine.

Bandsalat beim Ausfädeln oder Bildsuchlaufrückwerts.

Alle anderen Funktionen sind nicht beeinträchtig, jedoch beim Ausfädeln läuft der Reelmotor nicht an. Ich such noch eine Lösung. Dieser Fehler hat sich nach ein paar Stunden Probelauf von selbst behoben. Dafür macht er nun Bandsalat bei Bildsuchlauf rückwerts.

Stand 25.12.2016
