Einen HF-Modulator, der mit 5V Betriebsspannung läuft, gibt es z.B. neu bei Conrad Elektronic (Bestell Nr. 19 27 91-88) für ca. 18 € oder bei Reichelt (UHF MODULATOR) für 10,70 €.
Oder man schlachtet einen alten Analog Satreceiver aus, hier ist meistens die Version verbaut, die wir brauchen.
So bin ich auch zu meinem SHARP-Modulator gekommen.
| Pos. Nr. | Wert | Platinen Seite |
|---|---|---|
| Spannung für Modulator: | ||
| CA44 | 47µF 50V RAD | O |
| RA152 | 4,7 Ohm 1/4W SMD | O |
| Spannung für Verstärker: | ||
| JA01 | 0 Ohm SMD | U |
| CA41 | 47µF 50V | O |
| CA42 | 100nF SMD | U |
| LA01 | 20µH | O |
| Video: | ||
| RA154 | 470 Ohm SMD * | U |
| RA155 | 160 Ohm SMD * | U |
| Audio: | ||
| RA156 | 4,7 kOhm SMD | O |
| RA157 | 4,7 kOhm SMD | O |
| RA158 | 6,8 kOhm SMD * | U |
| RA159 | 10 Ohm SMD | O |
| RA160 | 10 Ohm SMD | O |
| RA161 | 1 kOhm 1/4W SMD | O |
| RA162 | 1 kOhm 1/4W SMD | O |
| TA29 | BC 847B | O |
| TA30 | BC 847B | O |
Erstmal alle Teile aus der Tabelle und den Modulator besorgen, dann kanns losgehen.
Um das ganze einzubauen muß man die Box komplett zerlegen.
Netzstecker ziehen, Deckel ab, Frontblende ab, Tuner raus, Schrauben auf der Platine raus, Rückwand von Platine trennen.

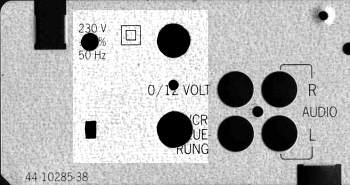

Löcher nach Bohrschablone in Rückwand bohren.

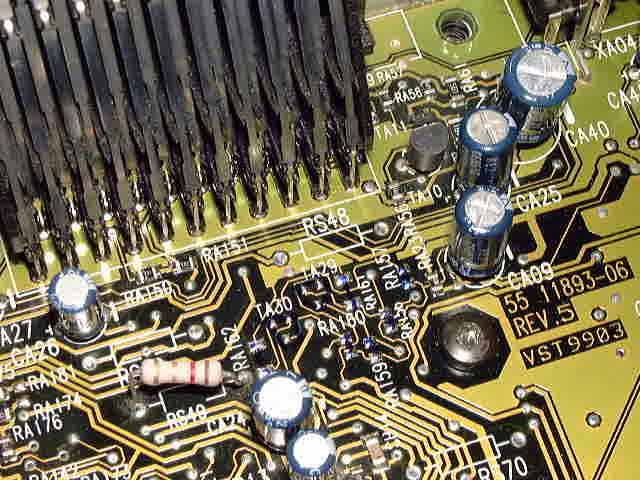

Die Bauteile aus der Tabelle nach Pos. Nr. einlöten. Um die Suche nach den Positionen auf der Platine etwas zu erleichtern, habe ich sie mit "O" für Oberseite und "U" für Unterseite in der Tabelle gekennzeichnet.
Achtung! Da einige Bauteile der D-Box in CMOS-Technik gefertigt sind, ist darauf zu achten, daß keine elektrostatischen Entladungen zwischen Platine und dem Rest stattfinden. Auch ist darauf zu achten daß im Netzteil gefährliche Spannungen auch nach dem ziehen des Netzsteckers anliegen!
Das ganze provisorisch montieren und testen. Eventuell die Widerstände die mit "*" markiert sind, anpassen. Wenn alles funktioniert, kann alles wieder zusammengebaut werden. Nun kann man per HF-Kabel auch in einem Nebenzimmer "D-Box" schauen.
