Fluke 8050A Display

Leider ist das defekte LCD-Display des Fluke-8050A-Messgerätes nicht mehr zu bekommen. Doch man kann mit LED-Siebensegmentanzeigen das Display nachbauen:

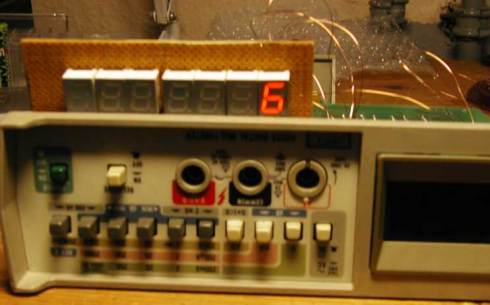

Erster Test des LED-Displays
Erster Versuch, ob es prinzipell möglich ist.

2 LED-Displays im Gehäuse
Zwei Anzeigen sind schon mal im Gehäuse, der Rest ist bestellt.

Fertiges LED-Displays im Gehäuse + 12,352 Volt
So sieht das fertige Display aus.
Ein "+" kann ich leider nicht anzeigen, aber ich denke, man erkennt es auch so: + 12,352 Volt
Durch die Blitzlichtaufnahme erkennt man unten die 4 LEDs für die Statusanzeige. BT=Batterie erschöpft, HV=Hohe Sapnnung >40 Volt, REL=Relativemessung und dB=Pegelmessung.

Fertiges LED-Displays im Gehäuse - 41 dB
Hier die - 41 dB Anzeige mit zugehöriger LED.
Diesmal ohne Blitz.
Stand 06.02.2004
